Giải thích các bước giải:

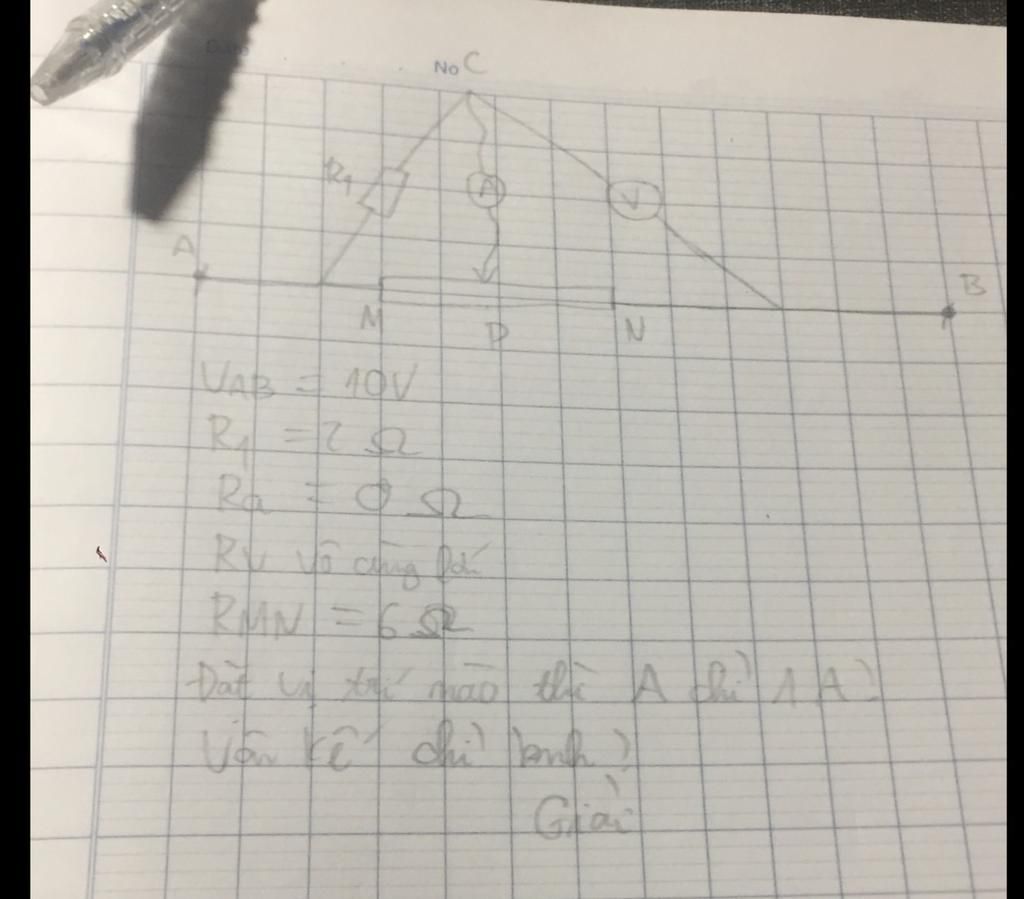

Gọi điện trở đoạn MD là $R_2=x(\Omega)$

$⇒R_3=6-x(\Omega)$

Hiệu điện thế hai đầu mạch song song là:

$U_{ss}=U_1=I_1R_1=1.2=2(V)$

Cường độ dòng điện qua $R_2$ là:

$I_2=\dfrac{U_2}{R_2}=\dfrac{U_{ss}}{R_2}=\dfrac{2}{x}(A)$

Hiệu điện thế hai đầu điện trở $R_3$ là:

$U_3=U-U_{ss}=10-2=8(V)$

Cường độ dòng điện qua $R_3$ là:

$I_3=\dfrac{U_3}{R_3}=\dfrac{8}{6-x}$

Ta có:

$I_3=I_1+I_2$

$⇔\dfrac{8}{6-x}=1+\dfrac{2}{x}$

$⇔8x=(6-x)(x+2)$

$⇔x^2+4x-12=0$

$⇔$$\left[\begin{matrix} x=2(tm)\\ x=-6(ktm)\end{matrix}\right.$

Số chỉ vôn kế là:

$U_V=U_3=8(V)$.
