Tóm tắt:
R1=2Ω

R2=4Ω

R3=6Ω

a) Rtđ=?

b) I3=1A
U, U1, U2, U3=?

               Giải:

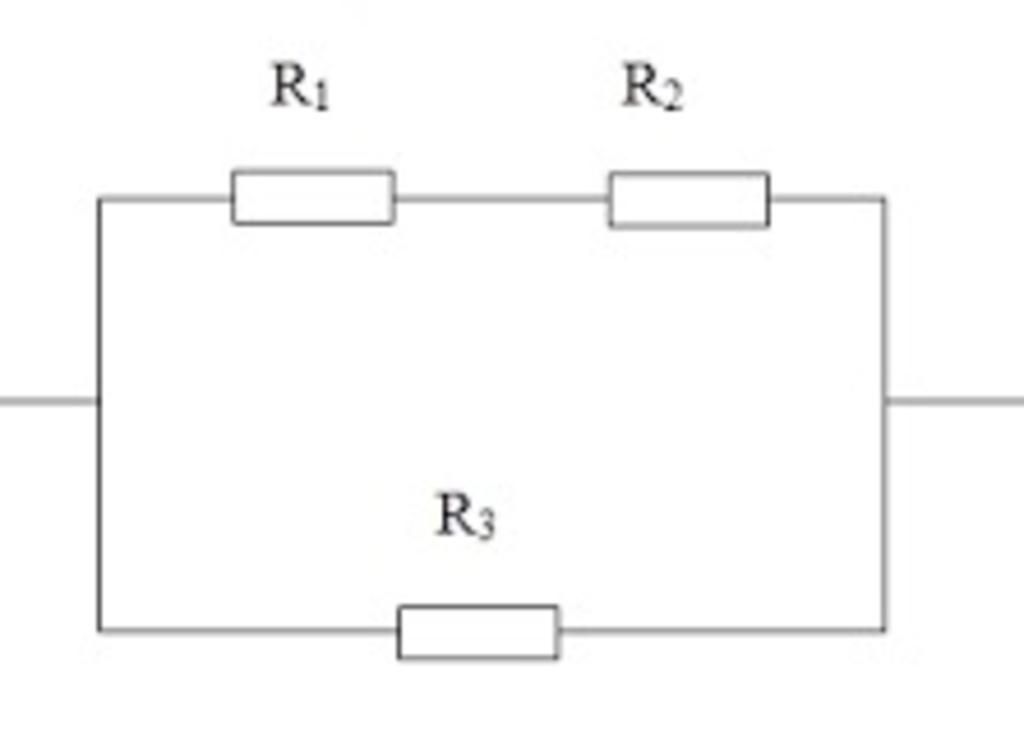

- Ta có: (R1 nt R2) // R3
a) Điện trở tương đương của đoạn mạch là:
       Rtđ= $\frac{(R1+R2).R3}{R1+R2+R3}$ = $\frac{(2+4) . 6}{2+4+6}$ = 3(Ω)

b) - Hiệu điện thế hai đầu điện trở R3 là:
       U3=I3.R3=1.6=6(V)

    mà U3=U12=6V

=> I12=$\frac{U12}{R12}$ = $\frac{U12}{R1+R2}$ = $\frac{6}{2+4}$ = 1(A)

    mà I12=I1=I2=1(A)

- Hiệu điện thế hai đầu R1 là:

U1=I1.R1=1.2=2(V)
- Hiệu điện thế hai đầu R2 là:
U2=I2.R2=1.4=4(V)
- Hiệu điện thế hai đầu đoạn mạch là:
U=I.Rtđ=(I12+I3) . Rtđ= (1+1).3=6(V)
