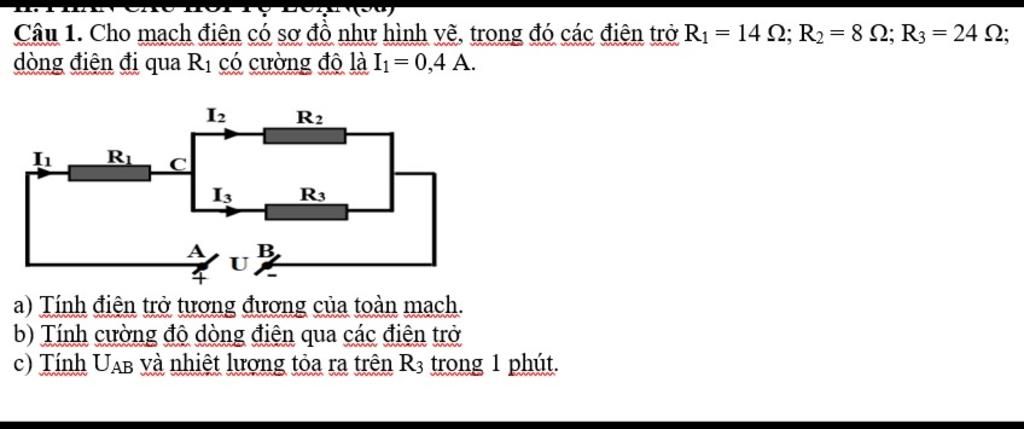

Mạch:      $R_1 nt (R_2 // R_3)$

a. Ta có:

$R_{23} = \dfrac{R_2.R_3}{R_2 + R_3} = \dfrac{8.24}{8 + 24} = 6 (\Omega)$

Điện trở tương đương của đoạn mạch là:

$R_{tđ} = R_1 + R_{23} = 14 + 6 = 20 (\Omega)$

b. Vì đoạn mạch gồm $R_1$ mắc nối tiếp với $R_{23}$ nên ta có:

$I = I_1 = I_{23} = 0,4 (A)$

Vì $R_{2} // R_3$ nên:

$U_{23} = U_2 = U_3 = I_{23}.R_{23} = 0,4.6 = 2,4 (V)$

Suy ra:

$I_2 = \dfrac{U_2}{R_2} = \dfrac{2,4}{8} = 0,3 (A)$

$I_3 = \dfrac{U_3}{R_3} = \dfrac{2,4}{24} = 0,1 (A)$

c. Hiệu điện thế giữa hai đầu đoạn mạch là:

$U_{AB} = I.R_{tđ} = 0,4.20 = 8 (V)$

Nhiệt lượng toả ra trên $R_3$ trong thời gian $t = 1 ' = 60s$ là:

$Q_3 = I_3^2R_3t = 0,1^2.24.60 = 14,4 (J)$

Câu `1`

Mạch : $R_2//R_3$ ; $R_1$ nối tiếp $R_{23}$

`a)`

$R_{23}=\frac{1}{R_2}+\frac{1}{R_3}$

`⇒` $R_{23}=6$ Ω

$R_{tđ}=R_1+R_{23}=20$ Ω

 `b)`

$I_1=0,4A$

`⇒` $I_{23}=0,4A$

`⇒` $U_{23}=R_{tđ}.I_{23}=2,4$ `V`

`⇒` $I_2=\frac{U_{23}}{R_2}=0,3$ `A`

      $I_3=\frac{U_{23}}{R_3}=0,1$ `A`

`c)`

$U_1=I_1.R_1=5,6$ `V`

`⇒` $U_{AB}=U_1+U_{23}=8$ `V`

$Q_3=I_3^2.R_3.t=14,4$ `J`
