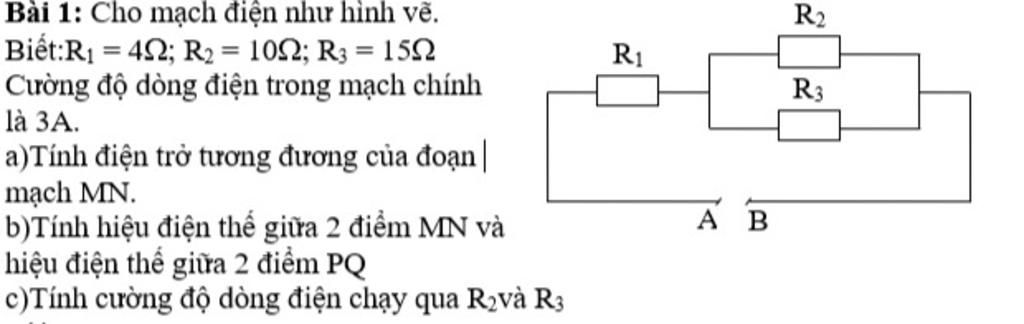

Bài 1: Cho mạch điện như hình vẽ. Biết:Rı = 42; R = 102; R3 = 15Q Cường độ dòng điện trong mạch chính là 3A. a)Tính điện trở tương đương của đoạn mạch MN.
Giúp mình bài 1 với ạ
Bài 1: Cho mạch điện như hình vẽ. Biết:Rı = 42; R = 102; R3 = 15Q Cường độ dòng điện trong mạch chính là 3A. a)Tính điện trở tương đương của đoạn mạch MN.
Lời giải 1 :
Đáp án + Giải thích các bước giải:
Tóm đề:
`R_1 = 4 Omega`
`R_2 = 10 Omega`
`R_3 = 15 Omega`
`I = 3A`
`a. R_(tđ) = ?`
`b. U_(MN) = ?; U_(PQ) = ?`
`c. I_2; I_3 = ?`
______________________________
Giải:
`a.`
Ta có : `R_1 nt (R_2 //// R_3)`
`R_(23) = (R_2 . R_3)/(R_2 + R_3) = (10 . 15)/(10 + 15) = 6 Omega`
`R_(tđ) = R_(23) + R_1 = 6 + 4 = 10 Omega`.
`b.` Giả sử hai điểm `P` và `Q` là hai điểm nằm giữa 2 đầu của mạch điện `R_2; R_3`
Ta có định luật Ôm:
`@ U_(MN) = I . R_(tđ) = 3 . 10 = 30V`
`@ U_1 = I . R_1 = 3 . 4 = 12V`
`=> U_(PQ) = U_(MN) - U_1 = 30 - 12 = 18V`
`c.`
Ta có :
`U_(PQ) = U_2 = U_3 = 18V`
Áp dụng định luật Ôm:
`@ I_2 = U_2/R_2 = 18/10 = 1,8A`
`@ I_3 = U_3/R_3 = 18/15 = 1,2A`
Vậy `a. R_(tđ) = 10 Omega`
`b. U_(MN) = 30V ; U_(PQ) = 18V`
`c. I_2 = 1,8A ; I_3 = 1,2A`.
