Tóm tắt:

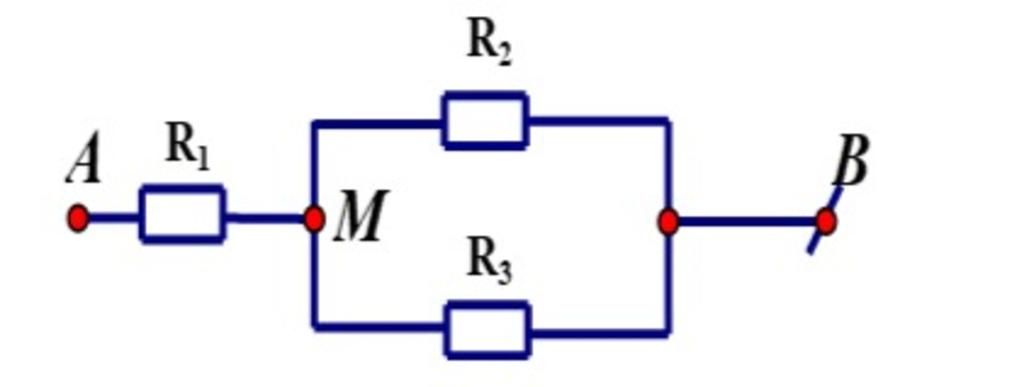

`R_1 nt (R_2 //// R_3)`

`R_1 = 10 \Omega`

`R_2 = 20 \Omega`

`R_3 = 30 \Omega`

`U_{AB} = 60V`

`——————`

`a) R_{tđ} = ?`

`b) I_1 = ?`

`c) I_A = ?`

Giải:

`a)` Điện trở tương đương của đoạn mạch là:

`R_{23} = (R_2 . R_3)/(R_2 + R_3) = (20.30)/(20+30) = 12 (\Omega)`

`R_{tđ} = R_1 + R_{23} = 10 + 12 = 22 (\Omega)`

`b)` Cường độ dòng điện chạy qua `R_1` là:

`I_1 = I_{23} = I_{AB} = (U_{AB})/(R_{tđ}) = 60/22 = 30/11 (A)`

`c)` Số chỉ của ampe kế là:

`I_A = I_{MB} = I_{23} = 30/11 (A)`

Đáp án + Giải thích các bước giải:

Túm đề:

`R_1 = 10 Omega`

`R_2 = 20 Omega`

`R_3 = 30 Omega`

`U_(AB) = 60V`

`a. R_(tđ) = ?`

`b. I_1 = ?`

`c. I_A = ?`

____________________________

Giải:

`a.`

Ta có  `R_1 nt (R_2 //// R_3)`

`R_(23) = (R_2 . R_3)/(R_2 + R_3) = (20 . 30)/(20 + 30) = 12 Omega`

`R_(tđ) = R_(23) + R_1 = 12 + 10 = 22 Omega`

`b.`

Ta có : `I_1 = I_(23) = I = U_(AB)/R_(tđ) = 60/22 =30/11A`

`c.`

`I_A = I_(23) = I_1 = I = 30/11A`

Vậy `a. R_(tđ) = 12 Omega`

      `b. I_1 = 30/11A`

      `c. I_A = 30/11A`.
