Câu hỏi :

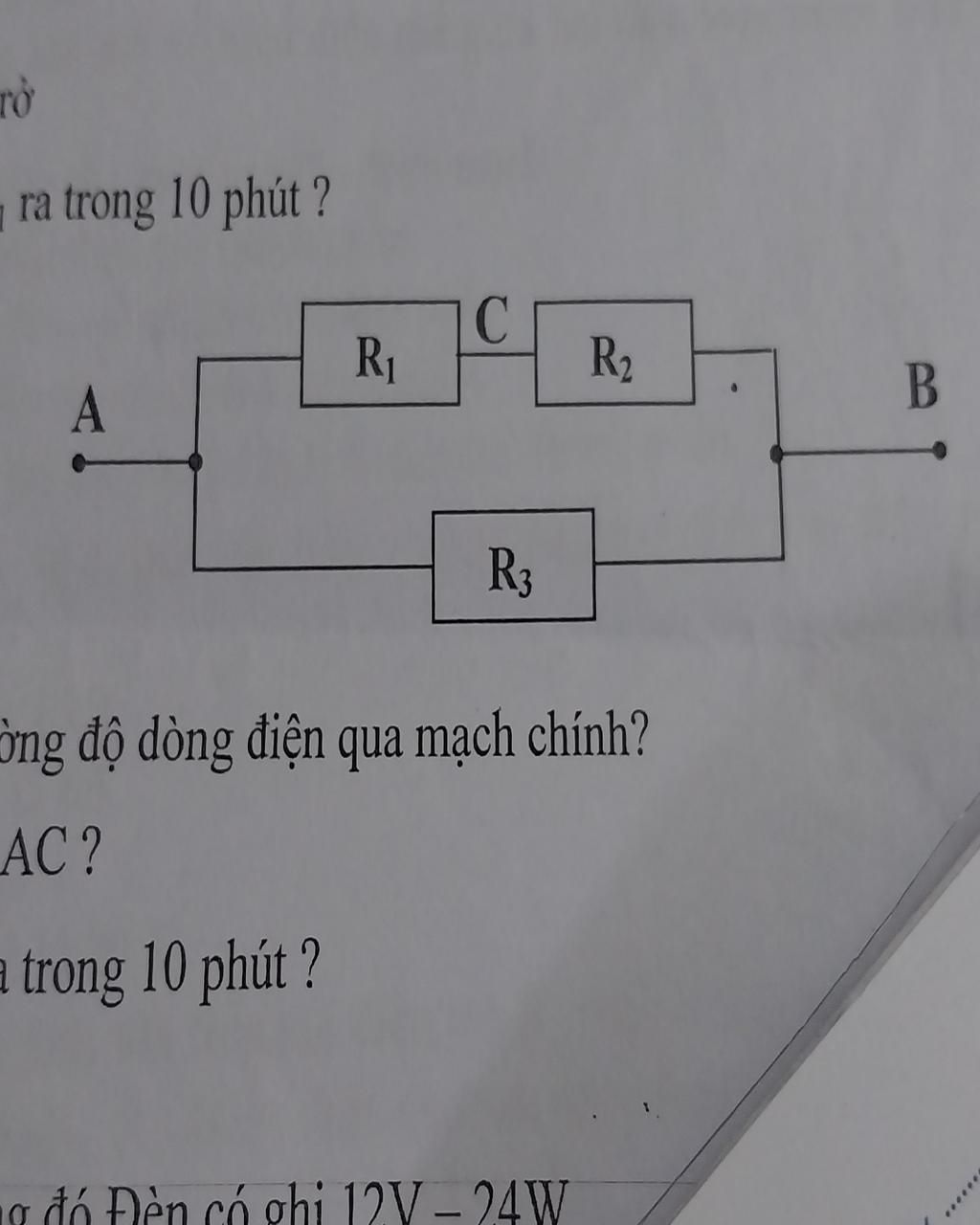

Cho mạch điện như hình vẽ:
Biết `R_1 = R_2 = 20``\Omega`
`R_3 = 10``\Omega`
`U_(AB) = 24V`
`a.` Tính điện trở của toàn mạch? Cường độ dòng điện qua mạch chính?
`b.` tính hiệu điện thế giữa hai điểm `AC`
`c.` tính nhiệt lượng mà điện trở `R_3` tỏa ra trong `10` phút?

Cho mạch điện như hình vẽ: Biết `R_1 = R_2 = 20``\Omega` `R_3 = 10``\Omega` `U_(AB) = 24V` `a.` Tính điện trở của toàn mạch? Cường đ

Lời giải 1 :

`a)` Mạch mắc : `(R_1`nt`R_2)`//`R_3`

Điện trở tương đương của mạch là :

`R_(tđ)=((R_1+R_2).R_3)/(R_1+R_2+R_3)=((20+20).10)/(20+20+10)=8 Omega`

Cường độ dòng điện qua mạch chính là :

`I=U/R=24/8=3(A)`

`b)`

+ `U=U_3=U_12=24V`

+`I_3=U_3/R_3=24/10=2,4A`

+`I_12=I-I_3=3-2,4=0,6A`

+`I_12=I_1=I_2=0,6A`

+`U_1=I_1.R_1=0,6.20=12V`

Vậy hiệu điện thế giữa hai điểm `AC` là `12V`

`c)` Nhiệt lượng mà `R_3` tỏa ra trong `10` phút là :

`Q=I_3^2.R_3.t=2,4^2 .10.10.60=34560(J)`
