Đáp án:

Bài 4:

       `U_2 = 8 (V)`

       `U_3 = 12 (V)`

Bài 5:

$a)$ `R_[AB] = 10 (Omega)`

$b)$ `U_[AB] = 20 (Omega)`

$c)$ `I_2 = 1,2 (A)`

        `I_3 = 0,8 (A)`

Giải thích các bước giải:

Bài 4:

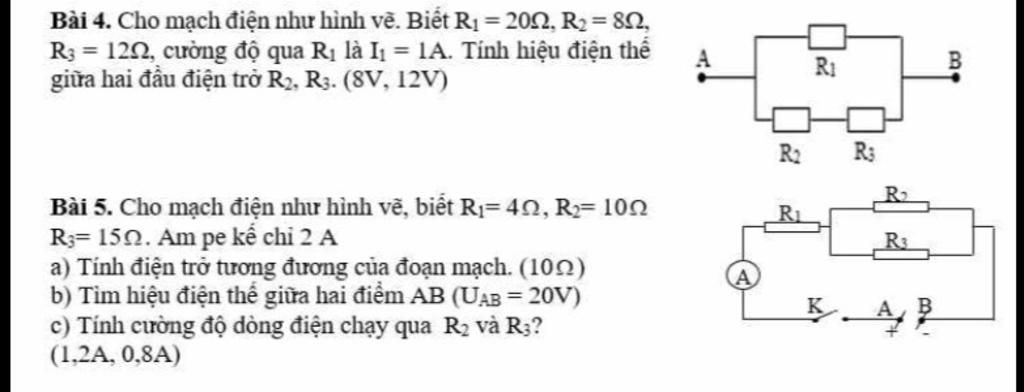

Sơ đồ mạch điện: $R_1 // (R_2$ $nt$ $R_3)$

Hiệu điện thế giữa hai điểm `A, B` là:

       `U_{AB} = U_1 = I_1 R_1 = 1.20 = 20 (V)`

Cường độ dòng điện qua `R_2, R_3` là:

       `I_2 = I_3 = U_[AB]/[R_2 + R_3] = 20/[8 + 12] = 1 (A)`

Hiệu điện thế giữa hai đầu điện trở `R_2, R_3` lần lượt là:

       `U_2 = I_2 R_2 = 1.8 = 8 (V)`

       `U_3 = I_3 R_3 = 1.12 = 12 (V)`

Bài 5:

       `I_A = 2 (A)`

Sơ đồ mạch điện: `R_1` $nt (R_2 // R_3)$

$a)$

Điện trở tương đương của đoạn mạch là:

       `R_[AB] = R_1 + [R_2 R_3]/[R_2 + R_3] = 4 + [10.15]/[10 + 15] = 10 (Omega)`

$b)$

Hiệu điện thế giữa hai điểm `A, B` là:

       `U_[AB] = I_A R_[AB] = 2.10 = 20 (Omega)`

$c)$

Cường độ dòng điện qua `R_2, R_3` lần lượt là:

       `I_2 = I_A . R_3/[R_2 + R_3] = 2. 15/[10 + 15] = 1,2 (A)`

       `I_3 = I_A - I_2 = 2 - 1,2 = 0,8 (A)`
