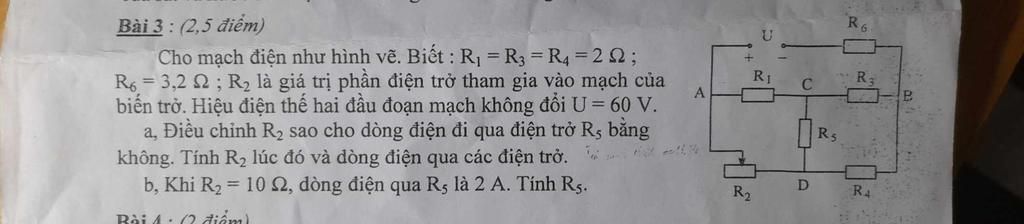

Bài 3 : (2,5 điểm) Cho mạch điện như hình vẽ. Biết : R=R=Rq=2 Q ; Ro =3,2 Q ; Rz là giá trị phần điện trở tham gia vào mạch của biến trở. Hiệu điện thế hai
Help me !!!!!!!!!!!!!!!!!!!!!!!
Bài 3 : (2,5 điểm) Cho mạch điện như hình vẽ. Biết : R=R=Rq=2 Q ; Ro =3,2 Q ; Rz là giá trị phần điện trở tham gia vào mạch của biến trở. Hiệu điện thế hai
Lời giải 1 :
Đáp án:
$a)$ `R_2 = 2 (Omega)`
`I_6 = 150/13 (A)`
`I_1 = I_2 = I_3 = I_4 = 75/13 (A)`
$b)$
· Nếu dòng điện qua `R_5` có chiều từ `C` đến `D`: `R_5 = 2 (Omega)`
· Nếu dòng điện qua `R_5` có chiều từ `D` đến `C`: `R_5 = 119/9 (Omega)`
Giải thích các bước giải:
$a)$
Khi dòng điện qua `R_5` bằng không thì đoạn mạch `AB` là mạch cầu cân bằng.
Ta có:
`R_1/R_2 = R_3/R_4`
`<=> R_2 = [R_1 R_4]/R_3 = [2.2]/2 = 2 (Omega)`
Điện trở tương đương của đoạn mạch là:
`R_[t đ] = [R_1 R_2]/[R_1 + R_2] + [R_3 R_4]/[R_3 + R_4] + R_6`
`= [2 .2]/[2 + 2] + [2.2]/[2 + 2] + 3,2 = 5,2 (Omega)`
Cường độ dòng điện qua các điện trở là:
`I_6 = U/R_[ t đ] = 60/[5,2] = 150/13 (A)`
`I_1 = I_2 = I_3 = I_4 = I_6/2 = [150/13]/2 = 75/13 (A)`
$b)$
· Nếu dòng điện qua `R_5` có chiều từ `C` đến `D`:
Gọi cường độ dòng điện qua `R_1` là `I_1 (A)`.
Hiệu điện thế `U_[AD]` là:
`U_[AD] = I_1 R_1 + I_5 R_5 = I_1 . 2 + 2.R_5 (V)`
Cường độ dòng điện qua các điện trở còn lại là:
`I_2 = U_[AD]/R_2 = [2I_1 + 2R_5]/10 = 0,2I_1 + 0,2R_5 (A)`
`I_3 = I_1 - I_5 = I_1 - 2 (A)`
`I_4 = I_2 + I_5 = 0,2I_1 + 0,2R_5 + 2 (A)`
`I_6 = I_1 + I_2 = I_1 + 0,2I_1 + 0,2R_5 = 1,2I_1 + 0,2R_5 (A)`
Ta có:
`U_[CB] = I_3 R_3 = I_5R_5 + I_4 R_4`
`<=> (I_1 - 2) 2 = 2 R_5 + (0,2 I_1 + 0,2 R_5 + 2) 2`
`<=> 0,8I_1 - 1,2 R_5 = 4` `(1)`
`U = I_1R_1 + I_3 R_3 + I_6 R_6`
`<=> I_1 .2 + (I_1 - 2).2 + (1,2 I_1 + 0,2R_5) .3,2 = 60`
`<=> 7,84 I_1 + 0,64 R_5 = 64` `(2)`
Từ `(1), (2) to I_1= 8 (A), R_5 = 2 (Omega)`
· Nếu dòng điện qua `R_5` có chiều từ `D` đến `C`:
Gọi cường độ dòng điện qua `R_1` là `I_1 (A)`.
Hiệu điện thế `U_[AD]` là:
`U_[AD] = I_1 R_1 - I_5 R_5 = I_1 . 2 - 2.R_5 (V)`
Cường độ dòng điện qua các điện trở còn lại là:
`I_2 = U_[AD]/R_2 = [2I_1 - 2R_5]/10 = 0,2I_1 - 0,2R_5 (A)`
`I_3 = I_1 + I_5 = I_1 + 2 (A)`
`I_4 = I_2 - I_5 = 0,2I_1 - 0,2R_5 - 2 (A)`
`I_6 = I_1 + I_2 = I_1 + 0,2I_1 - 0,2R_5 = 1,2I_1 - 0,2R_5 (A)`
Ta có:
`U_[CB] = I_3 R_3 = I_5R_5 + I_4 R_4`
`<=> (I_1 + 2) 2 = 2 R_5 + (0,2 I_1 - 0,2 R_5 - 2) 2`
`<=> 0,8I_1 - 0,8 R_5 = - 4` `(1)`
`U = I_1R_1 + I_3 R_3 + I_6 R_6`
`<=> I_1 .2 + (I_1 + 2).2 + (1,2 I_1 - 0,2R_5) .3,2 = 60`
`<=> 7,84 I_1 - 0,64 R_5 = 56` `(2)`
Từ `(1), (2) to I_1 = 74/9 (A), R_5 = 119/9 (Omega)`
