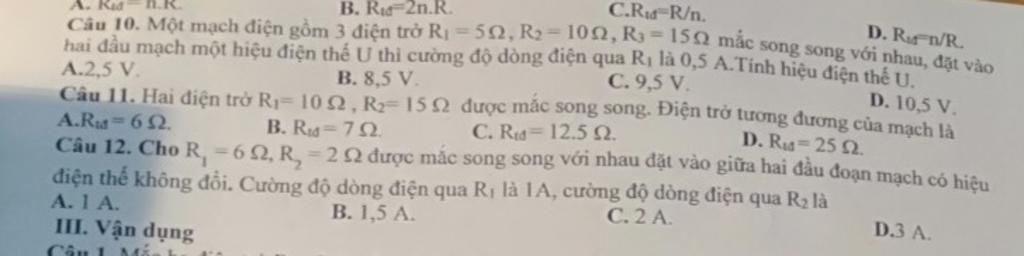

Câu 10

Tóm tắt

$R_1=5\Omega$

$R_2=10\Omega$

$_3=15\Omega$

$I_1=0,5A$

Sđm : $R_1//R_2//R_3$

---------------------------

U

Giải

Hiệu điện thế qua 2 đầu điện trở $R_1$ là:

$U_1=I_1.R_1=5.0,5=2,5(V)$

Vì $R_1//R_2//R_3$ nên $U_1=U=U_2=U_3=2,5V$

$\rightarrow$ Chọn $A$

Câu 11

Tóm tắt

$R_1=10\Omega$

$R_2=15\Omega$

Sđm : $R_1//R_2$

----------------------

$R_{tđ}$

Giải

Điện trở tương đương là :

$R_{tđ}=$ $\dfrac{R_1.R_2}{R_1+R_2}=$ $\dfrac{10.15}{10+15}=6(\Omega)$ $\rightarrow$Chọn $A$

Câu 12.

Tóm tắt

$R_1=6\Omega$

$R_2=2\Omega$

U không đổi

$I_1=1A$

------------------

$I_2$

Giải

Ta có : $R_1//R_2$ nên

$U_1=U_2$

$\Leftrightarrow I_1.R_1=I_2.R2$

$\Leftrightarrow1.6=I_2.2$

$\Leftrightarrow$$I_2=\dfrac{6.1}{2}=3A$

$\longrightarrow$ Chọn $D$

Đáp án:

Câu 10 A;

Ta có:

Hiệu điện thế giữa hai đầu $R_1$ là:

$U_1 = I_1.R_1 = 0,5.5 = 2,5 (V)$

Vì là đoạn mạch song song với nhau nên:

Hiệu điện thế giữa hai đầu đoạn mạch là:

$U = U_1 = 2,5 (V)$

Câu 11. A;

Điện trở tương đương của đoạn mạch là:

$R_{td} = \dfrac{R_1.R_2}{R_1 + R_2} = \dfrac{10.15}{10 + 15} = 6 (\Omega)$

Câu 12. D

Trong đoạn mạch gồm hai điện trở mắc song song với nhau thì cường độ dòng điện chạy qua các điện trở tỉ lệ nghịch với giá trị của điện trở đó:

$\dfrac{I_1}{I_2} = \dfrac{R_2}{R_1} \Rightarrow I_2 = \dfrac{I_1.R_1}{R_2} = \dfrac{1.6}{2} = 3 (A)$
