Đáp án:

a) \(2A\)

b) \(16V\)

Giải thích các bước giải:

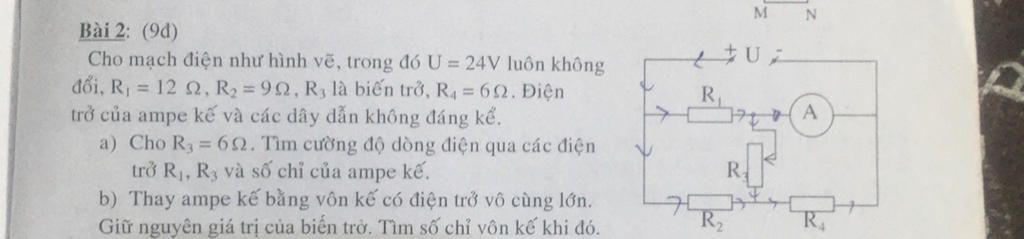

a) Mạch gồm: R1 // (R2 nt (R3 // R4))

Ta có:

\(\begin{array}{l}
{R_{34}} = \dfrac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{6.6}}{{6 + 6}} = 3\Omega \\
{R_{234}} = {R_2} + {R_{34}} = 9 + 3 = 12\Omega \\
{I_1} = \dfrac{U}{{{R_1}}} = \dfrac{{24}}{{12}} = 2A\\
{I_2} = {I_{34}} = \dfrac{U}{{{R_{234}}}} = \dfrac{{24}}{{12}} = 2A\\
{I_3} = \dfrac{{{R_4}}}{{{R_3} + {R_4}}}.{I_{34}} = \dfrac{2}{2} = 1A\\
{I_4} = {I_{34}} - {I_3} = 2 - 1 = 1A
\end{array}\)

Số chỉ ampe kế là:

\({I_A} = {I_1} + {I_3} = 2 + 1 = 3A\)

b) Mạch gồm: ((R1 nt R3) // R2) nt R4

Ta có:

\(\begin{array}{l}
{R_{13}} = {R_1} + {R_3} = 12 + 6 = 18\Omega \\
{R_{123}} = \dfrac{{{R_{13}}.{R_2}}}{{{R_{13}} + {R_2}}} = \dfrac{{18.9}}{{18 + 9}} = 6\Omega \\
R = {R_{123}} + {R_4} = 6 + 6 = 12\Omega \\
I = \dfrac{U}{R} = \dfrac{{24}}{{12}} = 2A\\
{I_{13}} = \dfrac{{{R_2}}}{{{R_{13}} + {R_2}}}.I = \dfrac{9}{{18 + 9}}.2 = \dfrac{2}{3}A\\
{U_1} = {I_{13}}{R_1} = \dfrac{2}{3}.12 = 8V\\
{U_V} = U - {U_1} = 24 - 8 = 16V
