`-` Tóm tắt

`@ R_1=14Omega`

`@ R_2=8Omega`

`@ R_3=24Omega`

`@ U_3=6Omega`

`@ I_1=0,4A`

`@ a) R_[text[tđ]]=?`

`@ b) U=?`

`@ c) I_2=?    I_3=?`

`text[Giải:]`

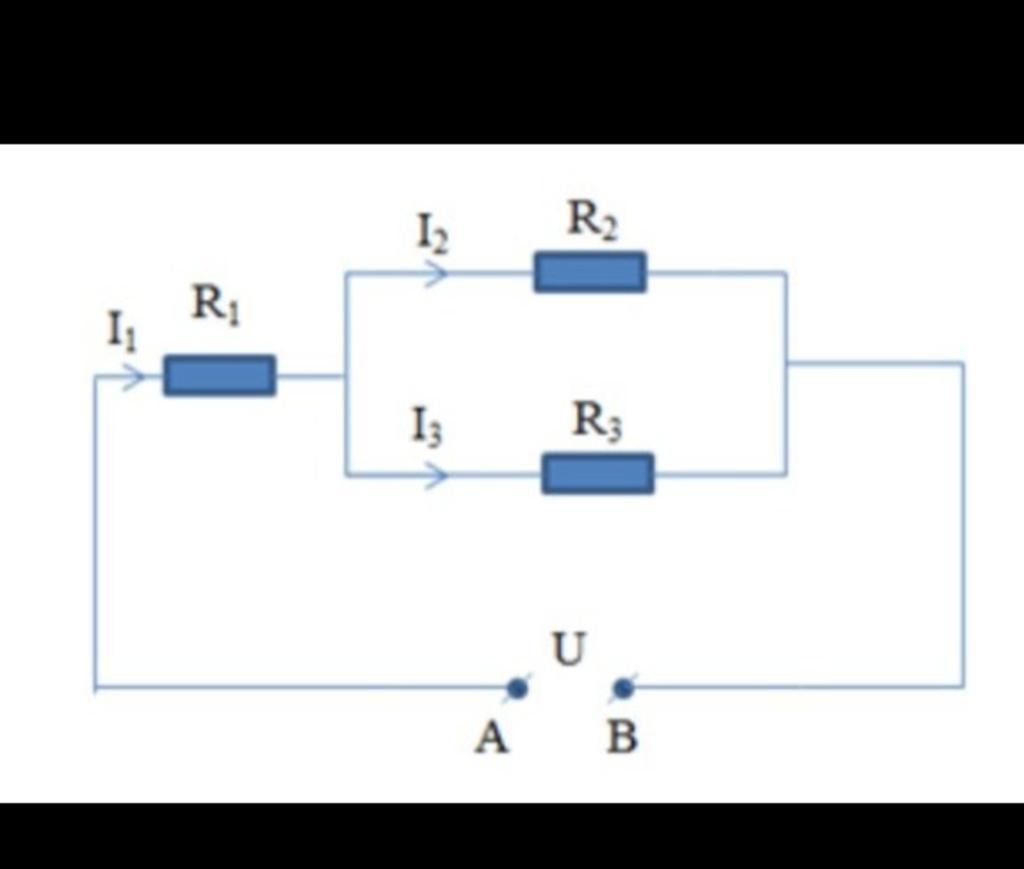

`R_1  nt  (R_2////R_3)`

`a)` Điện trở tương đương của mạch nối tiếp với `R_1`:

`R'=[R_2 . R_3]/[R_2+R_3]=[8 . 24]/[8+24]=6(Omega)`

      Điện trở tương đương của cả mạch là:

`R_[text[tđ]]=R_1+R'=14+6=20(Omega)`

`b) I_1=I'=0,4A`

      Cường độ dòng điện qua điện trở `R_3`:

`I_3=U_3/R_3=6/24=0,25(A)`

      Cường độ dòng điện qua điện trở `R_2`:

`I_2=I'-I_3=0,4-0,25=0,15(A)`

`c) I_1=I'=I=0,4A`

     Hiệu điện thế của mạch là:

`U=I.R_[text[tđ]]=0,4 . 20=8(V)`

𝓢𝓶𝓪𝓻𝓽𝓛𝓸𝓿𝓮

Đáp án:

a) \(20\Omega \)

b) \(20V\)

c) \(0,75A\)

Giải thích các bước giải:

a) Ta có:

\(\begin{array}{l}
{R_{23}} = \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{8.24}}{{8 + 24}} = 6\Omega \\
R = {R_1} + {R_{23}} = 14 + 6 = 20\Omega
\end{array}\)

b) Ta có:

\(\begin{array}{l}
I = \dfrac{{{U_3}}}{{{R_{23}}}} = \dfrac{6}{6} = 1A\\
U = I.R = 1.20 = 20V
\end{array}\)

c) Ta có:

\(\begin{array}{l}
{I_2} = \dfrac{{{U_3}}}{{{R_2}}} = \dfrac{6}{8} = 0,75A\\
{I_3} = I - {I_2} = 1 - 0,75 = 0,25A
\end{array}\)
