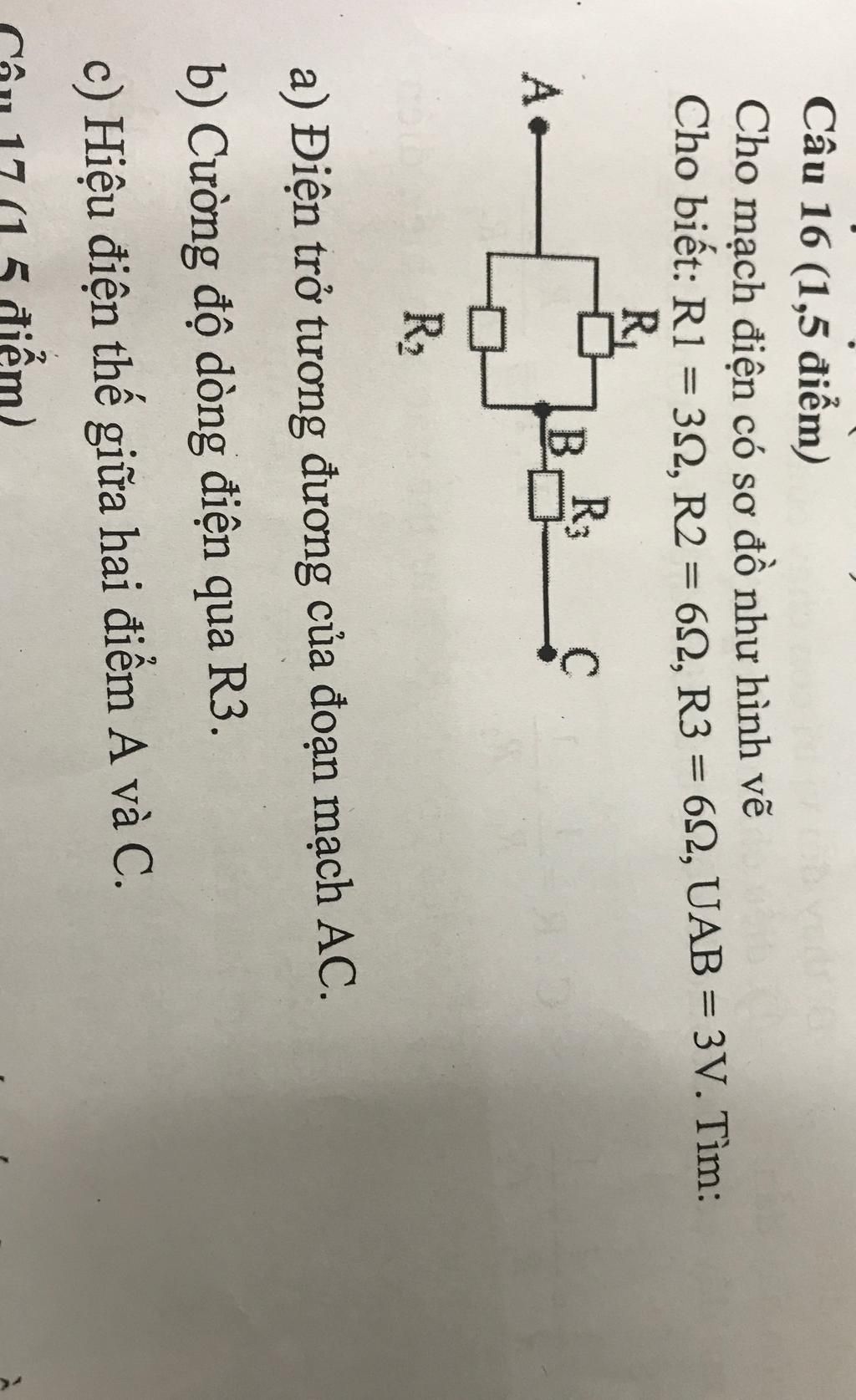

Câu 16 (1,5 điểm) Cho mạch điện có sơ đồ như hình vẽ Cho biết: R1 = 3Q, R2 = 6S, R3 = 62, UAB = 3V. Tìm: A. B R3 C R₂ a) Điện trở tương đương của đoạn mạch

Câu hỏi :

Ai giải nhanh bài 16

Câu 16 (1,5 điểm) Cho mạch điện có sơ đồ như hình vẽ Cho biết: R1 = 3Q, R2 = 6S, R3 = 62, UAB = 3V. Tìm: A. B R3 C R₂ a) Điện trở tương đương của đoạn mạch

Lời giải 1 :

`***` Tóm tắt

`@ R_1=3Omega`

`@ R_2=6Omega`

`@ R_3=6Omega`

`@ U_[AB]=3V`

`@ a) R_[AC]=?`

`@ b) I_3=?`

`@ c) U_[AC]=?`

$\bullet$ Giải:

Mạch gồm `R_3 nt (R_1 //// R_2)`.

`a)` Điện trở tương đương đoạn mạch `AB` là:

`R_[AB]=[R_1 . R_2]/[R_1+R_2]=[3 . 6]/[3+6]=2(Omega)`

Điện trở tương đương của mạch `AC` là:

`R_[AC]=R_[AB]+R_3=2+6=8(Omega)`

`b)` Cường độ dòng điện đi qua mạch `AB`:

`I_[AB]=[U_[AB]]/[R_[AB]]=3/2=1,5(A)`

`I_3=I_[AB]=1,5A`

`c)` Hiệu điện thế giữa hai đầu `R_3`:

`U_3=I_3 . R_3=1,5 . 6=9(V)`

`U_[BC]=U_3=9V`

Hiệu điện thế giữa hai đầu `AC`:

`U_[AC]=U_[AB]+U_[BC]=3+9=12(V)`
