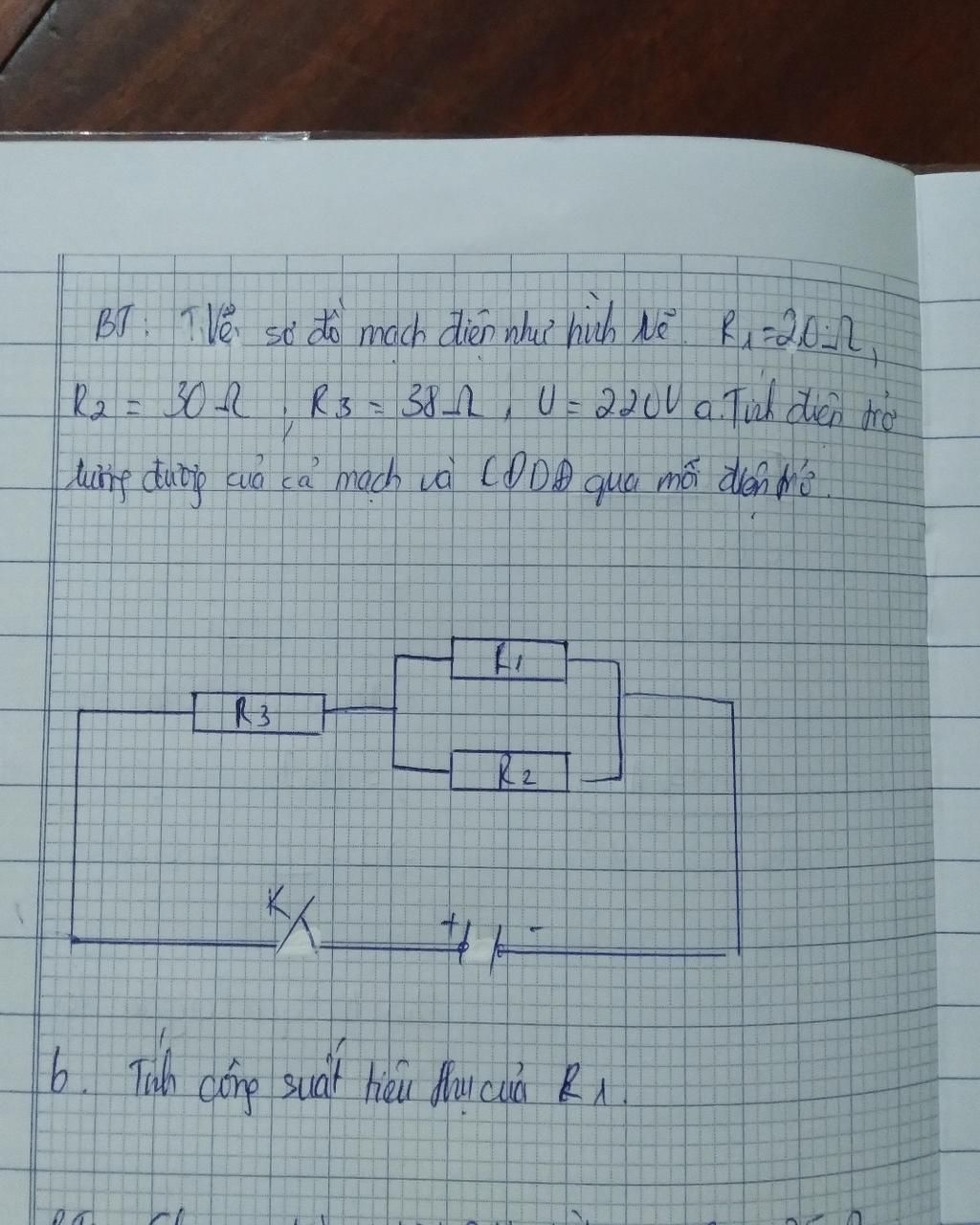

BT, về sơ đồ mạch điện như hình vẽ Ri201 R₂ = 30R R3 = 381 U=2200 a Tich dien tro mã dient's tuning dutig aa ca mach ia CODA cua 13 da R₂ qua KX b. Tính cô

Câu hỏi :

Giải giùm e vs ạ. Đag gấp lắm

BT, về sơ đồ mạch điện như hình vẽ Ri201 R₂ = 30R R3 = 381 U=2200 a Tich dien tro mã dient's tuning dutig aa ca mach ia CODA cua 13 da R₂ qua KX b. Tính cô

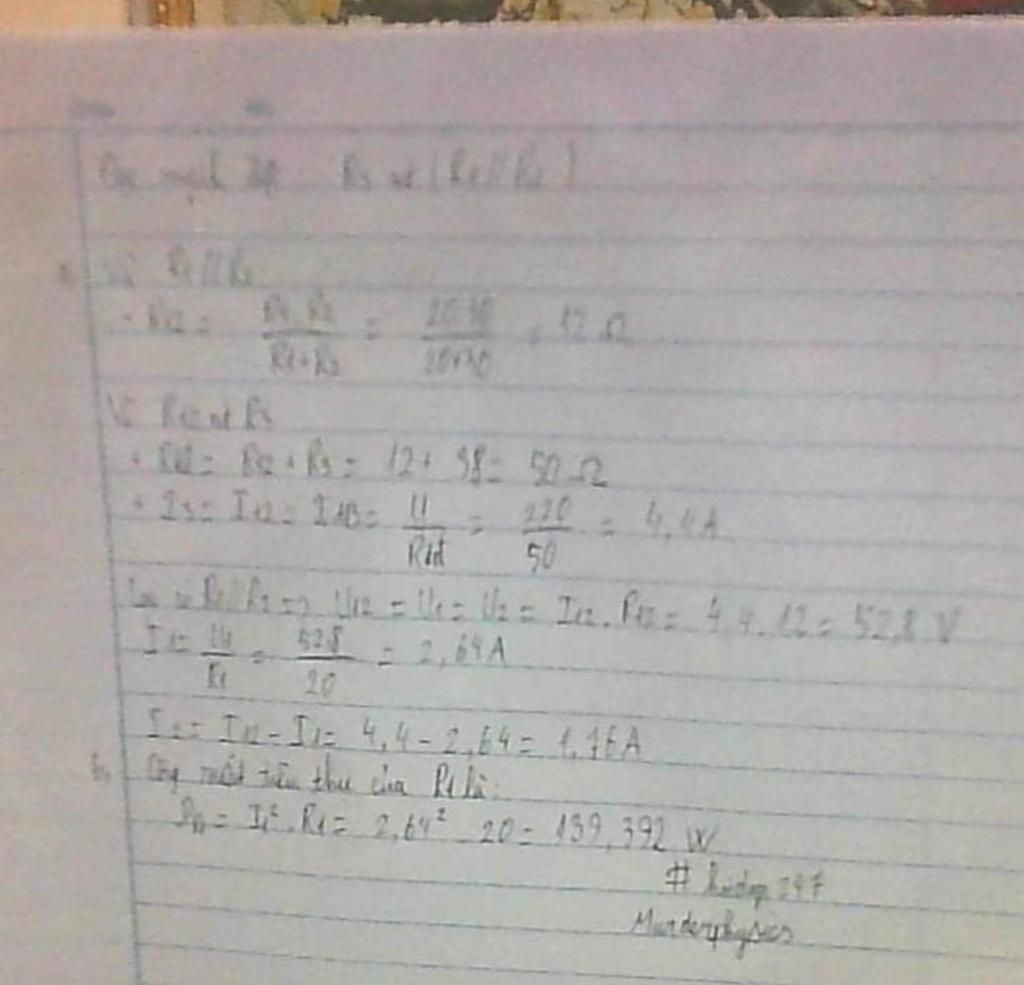

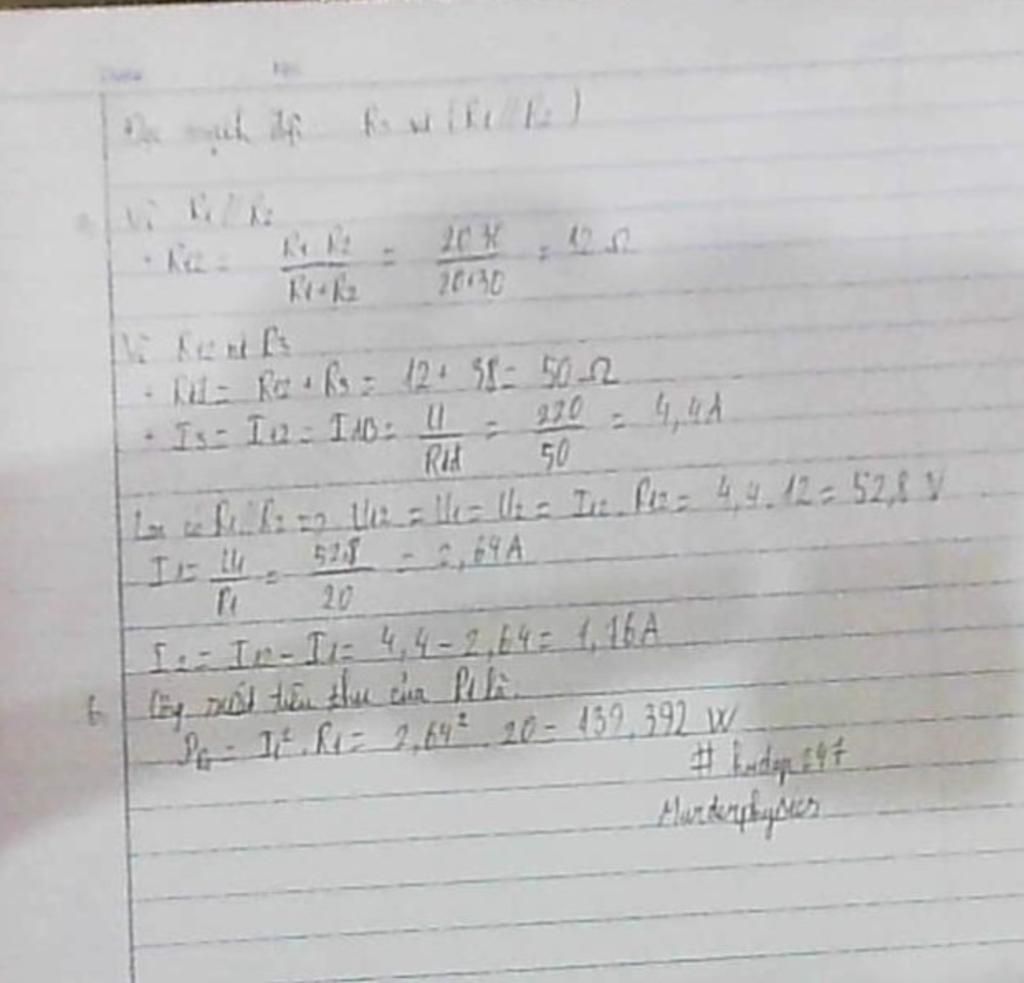

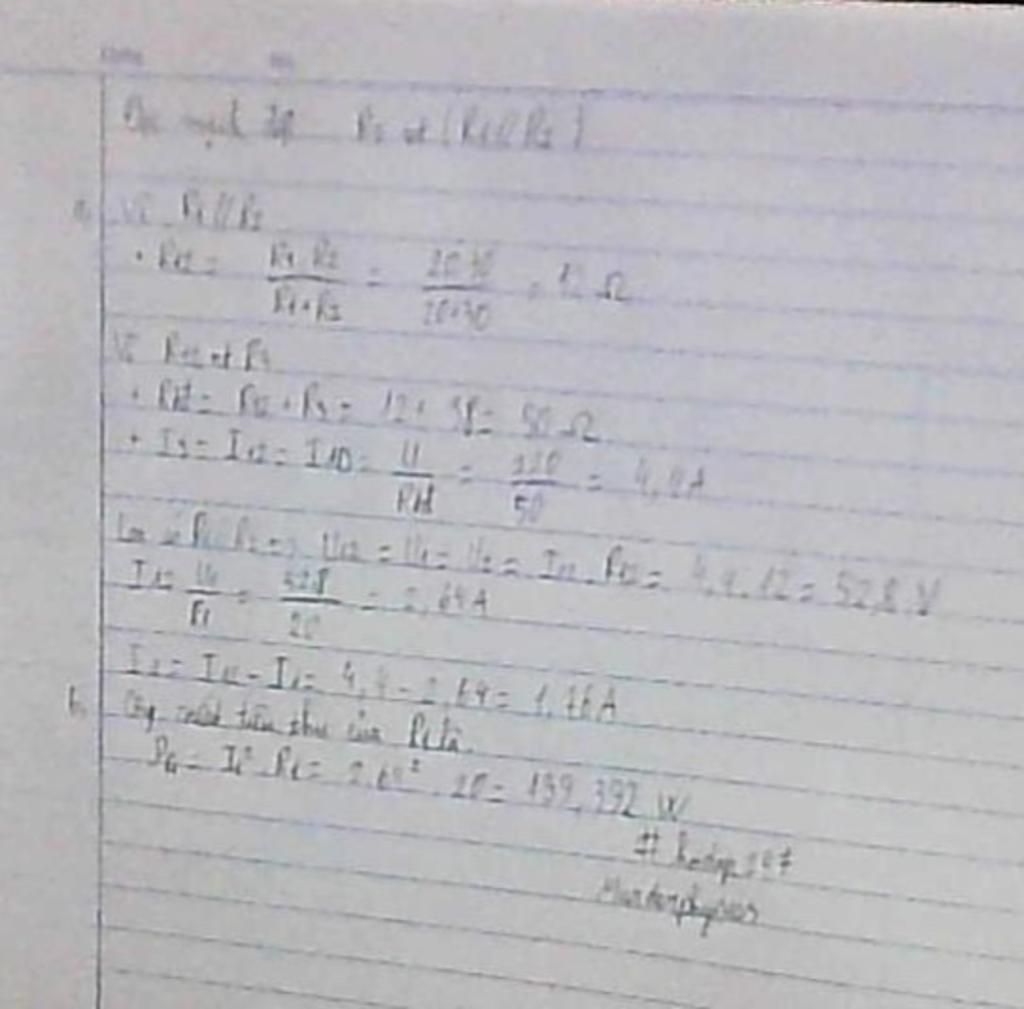

Lời giải 1 :

Giải thích các bước giải:

Mạch gồm: $R_3$ $nt$ $(R_2//R_1)$.

Điện trở tương đương của mạch song song là:

$R'=\dfrac{R_2R_1}{R_2+R_1}=\dfrac{20.30}{20+30}=12(\Omega)$

Điện trở tương đương của toàn mạch là:

$R=R_3+R'=12+38=50(\Omega)$

Cường độ dòng điện qua toàn mạch là:

$I=\dfrac{U}{R}=\dfrac{220}{50}=4,4(A)=I_3=I'$

Hiệu điện thế hai đầu mạch song song là:

$U'=I'.R'=4,4.12=52,8(V)=U_2=U_3$

Cường độ dòng điện qua $R_2$ và $R_1$ lần lượt là:

$I_2=\dfrac{U_2}{R_2}=\dfrac{52,8}{30}=1,76(A)$

$I_1=\dfrac{U_1}{R_1}=\dfrac{52,8}{20}=2,64(A)$

Công suất của điện trở $R_1$ là:

$\mathscr{P}=I_1^2R_1=2,64^2.20=139,392(W)$.

Lời giải 2 :

Đáp án:

Dưới ảnh.
