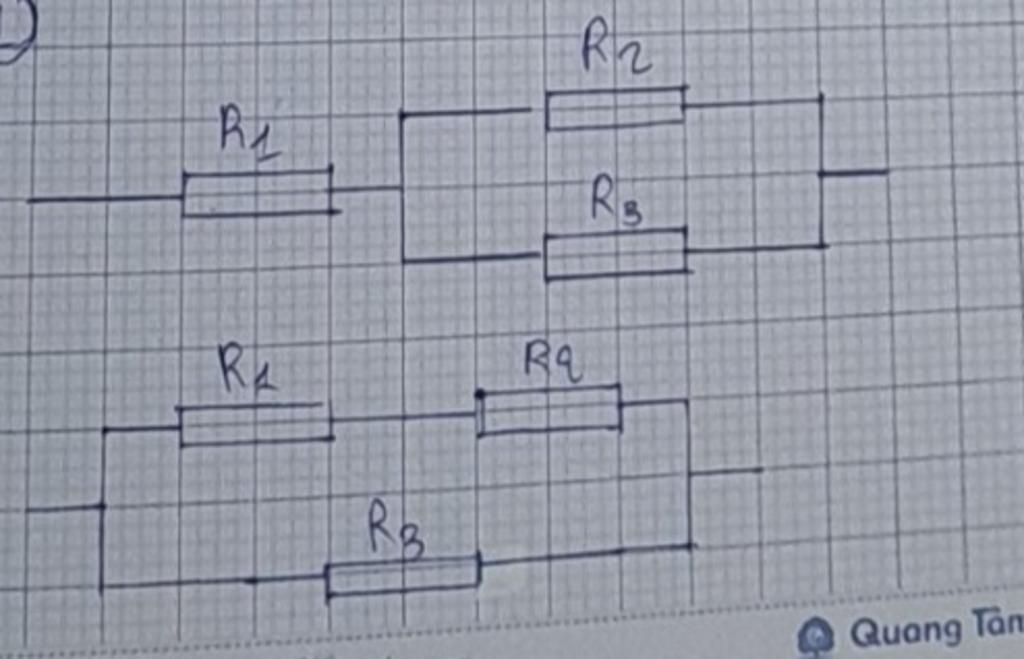

Cho mạch điện có sơ đồ như hình vẽ biết R1 = 10 ôm R2 20 ôm R3 = 30 ôm hiệu điện thế đặt vào hai đầu đoạn mạch là 60V a)Tính điện trở tương đương của đoạn mạch
Cho mạch điện có sơ đồ như hình vẽ biết R1 = 10 ôm R2 20 ôm R3 = 30 ôm hiệu điện thế đặt vào hai đầu đoạn mạch là 60V a)Tính điện trở tương đương của đoạn mạch b)Tính cường độ dòng điện qua mỗi điện trở và hiệu điện thế đặt vào 2 đầu mỗi điện trở GIÚP MÌNH CẦN GẤP
Cho mạch điện có sơ đồ như hình vẽ biết R1 = 10 ôm R2 20 ôm R3 = 30 ôm hiệu điện thế đặt vào hai đầu đoạn mạch là 60V a)Tính điện trở tương đương của đoạn mạch
Lời giải 1 :
Đáp án:
Tóm tắt:
`R_1=10Omega;R_2=20Omega;R_3=30Omega`
`U=60V`
`a,R_{tđ}=?`
`b,I_{1->3}=?`
`U_{1->3}=?`
Mạch 1:
Đọc sơ đồ: `R_1nt(R_2////R_3)`
`a,R_2////R_3`
`+R_{23}={R_2.R_3}/{R_2+R_3}={20.30}/{20+30}=12Omega`
`R_1ntR_{23}`
`+R_{tđ}=R_1+R_{23}=10+12=22Omega`
`b,R_1ntR_{23}`
`+ I=I_1=I_{23}=U/R_{tđ}=60/22=30/11A`
`+ U_1=I_1.R_1=30/11 . 10=300/11V`
`R_2////R_3`
`+ U_2=U_3=U-U_1=60-300/11=360/11V`
`+ I_2=U_2/R_2={360/11}/20=18/11A`
`+ I_3=U_3/R_3={360/11}/30=12/11A`
Vậy `I_1=30/11A;I_2=18/11A;I_3=12/11A`
`U_1=300/11V;U_2=U_3=360/11V`
Mạch 2:
Đọc sơ đồ:`(R_1ntR_2)////(R_3)`
`a,R_1ntR_2`
`+ R_{12}=R_1+R_2=10+20=30Omega`
`R_{12}////R_3`
`+ R_{tđ}={R_{12}.R_3}/{R_{12}+R_3}={30.30}/{30+30}=15Omega`
`b,R_{12}////R_3`
`+ U_{12}=U_3=U=60V`
`+ I_3=U_3/R_3=60/30=2A`
`R_1ntR_2`
`+ I_1=I_2=I_{12}=U_{12}/R_{12}=60/30=2A`
`+ U_1=I_1.R_1=2.10=20V`
`+ U_2=I_2.R_2=2.20=40V`
Vậy `I_1=I_2=I_3=2A`
`U_1=20V;U_2=40V;U_3=60V`
