a, Hình dưới

b, Điện trở tương đương:

`R_{tđ}=R_1+R_2=20+10=30\Omega`

c, Cường độ dòng điện chạy qua đoạn mạch:

`I=U/R_{tđ}=12/30=0,4A`

d, Cường độ dòng điện chạy qua `R_1`:

`I=I_1=0,4A` [đoạn mạch nối tiếp]

Hiệu điện thế 2 đầu `R_1`:

`U_1=I_1R_1=0,4.20=8V`

2. Tiết diện dây:

`S={\rho.l}/R={0,4.10^{-6}.10}/{20}=2.10^{-7}m`

Công suất mạch:

`ccP=UI=U^2/R=12^2/20=7,2W`

Đáp án + Giải thích các bước giải:

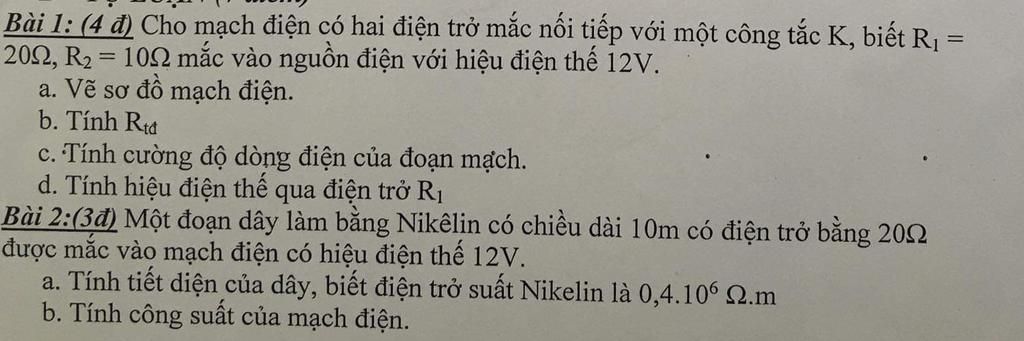

Bài 1:

Tóm đề:

`R_1 = 20 Omega`

`R_2 = 10 Omega`

`U = 12V`

`a.` Vẽ sơ đồ mạch điện

`b. R_(tđ) = ?`

`c. I = ?`

`d. U_1=  ?`

___________________________

Giải:

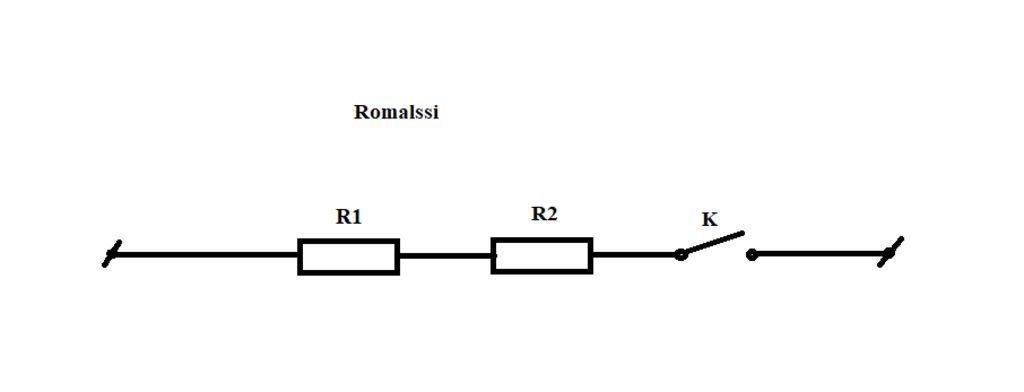

`a.` (Hình)

`b.`

Ta có : `R_1 nt R_2`

`R_(tđ) = R_1 + R_2 = 20 + 10 = 30 Omega`

`c.` Áp dụng định luật Ôm:

`I = U/R_(tđ) = 12/30 = 0,4A`

`d.`

Ta có :

`I_1 = I_2 = I = 0,4`

`@ U_1 = I_1 . R_1 = 0,4 . 20 = 8V`

Vậy...

_______________________________________________________________

Bài 2:

Tóm đề :

`l = 10m`

`R = 20 Omega`

`U = 12V`

`a. S = ?; rho = 0,4 . 10^-6 Omega . m`

`b. ccP = ?`

__________________________________________

Giải:

`a.`

Tiết diện của dây :

`R = rho . l/S => S = (rho . l)/R = (0,4 . 10^-6 . 10)/20 = 2 . 10^-7 m^2 = 0,2 mm^2`

`b.`

Công suất của mạch điện là :

`ccP = U^2/R = 12^2/20 = 7,2W`

Vậy...
