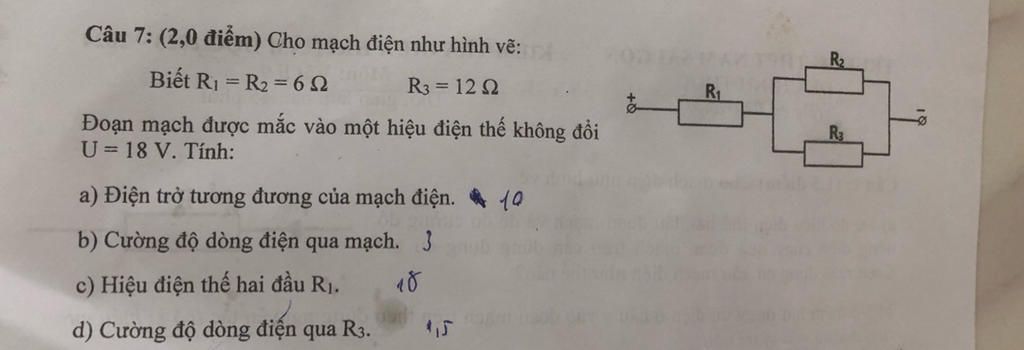

Tóm tắt:

`R_1 = R_2 = 6 \Omega`

`R_3 = 12 \Omega`

`U = 18V`

---------------------------

`a) R_(tđ) =?`

`b) I =?`

`c) U_1 =?`

`d) I_3 =?`

_______________________________________________

Giải

`a)`Vì `R_2` // `R_3` nên ta có:

`R_(23) = (R_2 . R_3)/(R_2 + R_3) = (6.12)/(6+12) = 4 \Omega`

Vì `R_1` mắc nối tiếp với `R_(23)` nên ta có:

`R_(tđ) = R_1 + R_(23) = 6 + 4 = 10 \Omega`

`b)` Cường độ dòng điện chạy qua mạch là:

`R = U/I => I = U/R = 18/10 = 1,8 (A)`

`c)` Vì cường độ dòng điện `I` chạy qua mạch của biến trở `R_1` nên ta có:

 `I = I_1 = 1,8(A)`

  Hiệu điện thế hai đầu `R_1` là:

`U_1 = R_1 . I_1 = 6.1,8 = 10,8 (V)`

`d)` Cường độ dòng điện chạy qua `R_3` là:

`I_3 = U/(R_3) = 18/12 = 1,5(A)`

a. $R_{tđ}$= $R_{1}$+$\frac{R2.R3}{R2+R3}$= 6+ $\frac{6.12}{6+12}$= 10 (ôm)

b. I=$\frac{U}{R}$= $\frac{18}{10}$= 1,8 (A)

c. Vì I= I1= 1,8 A

⇒ U1= I1.R1= 1,8.6= 10,8 (V)

d. I3= $\frac{U}{R3}$= $\frac{18}{12}$  (A)
