Tóm tắt:

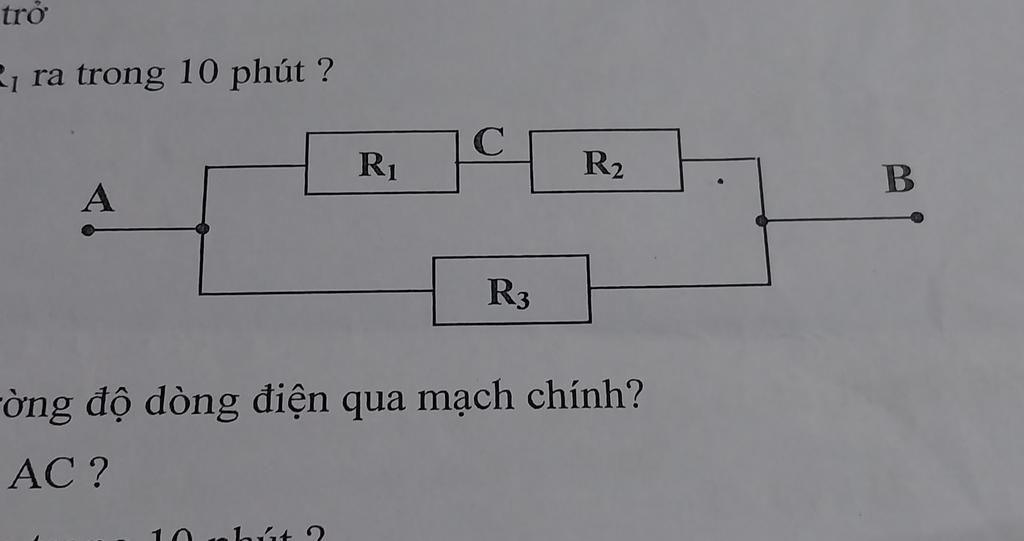

`(R_1 nt R_2)////R_3`

`R_1 = R_2= 20 \Omega`

`R_3 = 10 \Omega`

`U_{AB} = 24V`

`t = 10p = 600s`

`——————`

`a) R_{AB} = ? ; I_{AB} = ?`

`b) U_{AC} = ?`

`c) Q = ?`

Giải:

`a)` Điện trở tương đương của toàn mạch là:

`R_{12} = R_1 + R_2 = 20 + 20 = 40 (\Omega)`

`R_{AB} = (R_{12}.R_3)/(R_{12} + R_3) = (40.10)/(40+10) = 8 (\Omega)`

Cường độ dòng điện qua mạch chính là:

`I_{AB} = (U_{AB})/(R_{AB}) = 24/8 = 3 (A)`

`b)` Vì `R_{12} //// R_3` nên `U_{12} = U_3 = U_{AB} = 24V`

Cường độ dòng điện qua điện trở `R_1` là:

`I_1 = I_{12} = (U_{12})/(R_{12}) = 24/40 = 0,6 (A)`

Hiệu điện thế giữa hai điểm `AC` là:

`U_{AC} = U_1 = I_1 . R_1 = 0,6.20 = 12 (V)`

`c)` Công suất của điện trở `R_3` là:

`mathcalP_3 = (U_3^2)/(R_3) = (24^2)/10 = 57,6 (W)`

Nhiệt lượng mà điện trở `R_3` tỏa ra trong `10` phút là:

`Q = A = mathcalP_3 .t = 57,6.600 = 34560 (J)`
