Đáp án:

 a) vẽ

$\begin{gathered}
  b){R_{td}} = 16\Omega ; \hfill \\
  c)I = {I_1} = {I_R} = 0,75A \hfill \\
  d){U_d} = 9V > {U_{dm}} \hfill \\
\end{gathered} $

Giải thích các bước giải:

${R_1} = 4\Omega ;{U_{dm}} = 6V;{P_{dm}} = 3W;U = 12V$

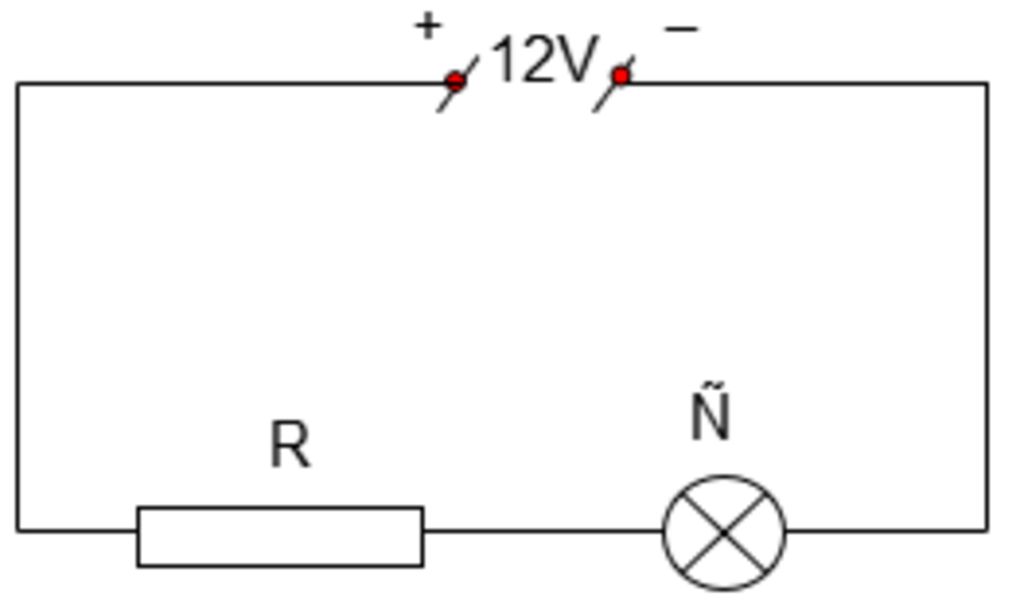

a) mạch điện ${R_1}ntD$

b)điện trở của đèn

${R_d} = \dfrac{{U_{dm}^2}}{{{P_{dm}}}} = \dfrac{{{6^2}}}{3} = 12\Omega $

Điện trở tương đương

${R_{td}} = {R_1} + {R_d} = 4 + 12 = 16\Omega $

c) cương độ dòng điện:

$I = {I_1} = {I_d} = \dfrac{U}{{{R_{td}}}} = \dfrac{{12}}{{16}} = 0,75A$

hiệu điện thế qua đèn:

${U_d} = {I_d}.{R_d} = 0,75.12 = 9V > {U_{dm}}$

đèn cháy
