Đáp án:

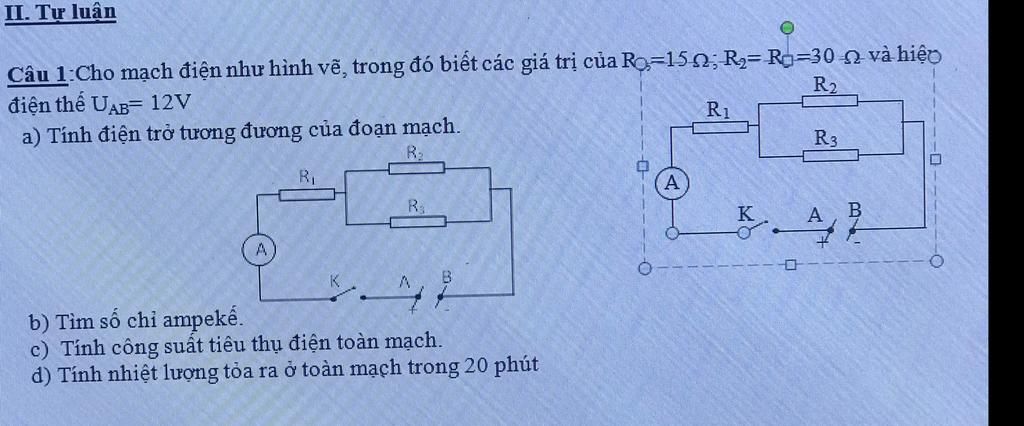

Sơ đồ mạch điện: `R_1` $nt$ $(R_2 // R_3)$

$a)$ `R_[AB] =30 (\Omega)`

$b)$ `I_A = 0,4 (A)`

$c)$ `P_[AB] = 4,8 (W)`

$d)$ `Q = 5760 (J)`

Giải thích các bước giải:

     `R_1 = 15 (\Omega)`

     `R_2 = R_3 = 30 (\Omega)`

     `U_[AB] = 12 (V)`

Sơ đồ mạch điện: `R_1` $nt$ $(R_2 // R_3)$

$a)$

Điện trở tương đương của đoạn mạch là:

     `R_[AB] = R_1 + [R_2 R_3]/[R_2 + R_3]`

            `= 15 + [30.30]/[30 + 30] = 30 (\Omega)`

$b)$

Cường độ dòng điện qua mạch chính là:

     `I_{AB} = U_[AB]/R_{AB} = 12/30 = 0,4 (A)`

Số chỉ của ampe kế là:

     `I_A = I_[AB] = 0,4 (A)`

$c)$

Công suất tiêu thụ trên toàn mạch là:

     `P_[AB] = U_[AB]I_[AB] = 12.0,4= 4,8 (W)`

$d)$

     `t = 20 (phút) = 1200 (s)`

Nhiệt lượng tỏa ra trên toàn mạch trong `20` phút là:

     `Q = P_{AB}t = 4,8.1200 = 5760 (J)`
