Mắc nối tiếp điện trở R1=3 ôm , điện trở R2=6 ôm , một ampe kế với một công tắc k vào hai điểm a,b có hiệu điện thế luôn được giữ không đổi là 9V. Mắc một vôn
Mắc nối tiếp điện trở R1=3 ôm , điện trở R2=6 ôm , một ampe kế với một công tắc k vào hai điểm a,b có hiệu điện thế luôn được giữ không đổi là 9V. Mắc một vôn kế song song với điện trở R1. Biết điện trở của ampe kế ,điện trở của công tắc K và điện trở của dây nối, Điện trở của vôn kế vô cùng lớn. a)Vẽ sơ đồ mạch điện, Khi công tắc mở, ampe kế và vôn kế chỉ bao nhiêu? b) Khi công tắc K đón, hãy xác định số chỉ của ampe kế và vôn kế c)Mắc thêm điện trở R1=18 ôm song song với điện trở R2,đóng công tắc K , hãy xác định lại sô chỉ của ampe kế và vôn kế khi đó.
Lời giải 1 :
Đáp án:
b) \(1A\)
c) \(1,8A\)
Giải thích các bước giải:

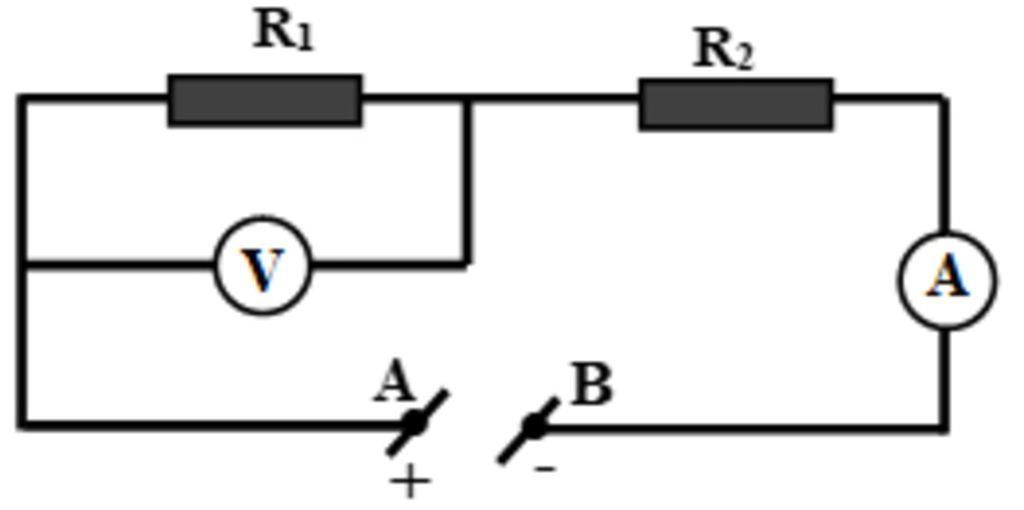

a) Hình vẽ
b) Số chỉ của ampe kế là:
\({I_A} = \dfrac{U}{{{R_1} + {R_2}}} = \dfrac{9}{{3 + 6}} = 1A\)
Số chỉ vôn kế là:
\({U_V} = {I_A}.{R_1} = 1.3 = 3V\)
c) Ta có:
\(\begin{array}{l}
{R_{23}} = \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{6.18}}{{6 + 18}} = 2\Omega \\
R = {R_1} + {R_{23}} = 3 + 2 = 5\Omega \\
{I_A} = \dfrac{U}{R} = \dfrac{9}{5} = 1,8A\\
{U_V} = {I_A}.{R_1} = 1,8.3 = 5,4V
\end{array}\)
