Đáp án+Giải thích các bước giải:

 Tóm tắt:

`R_1=26\Omega`

`R_2=12\Omega`

`R_3=6\Omega`

`U_(AB)=6V`

`a)R_1'=2\Omega`

_______________________

`a)I=?A`

`b)` Khi con chạy dịch chuyển đến `A` thì số chỉ của vôn kế thế nào

Bài làm:

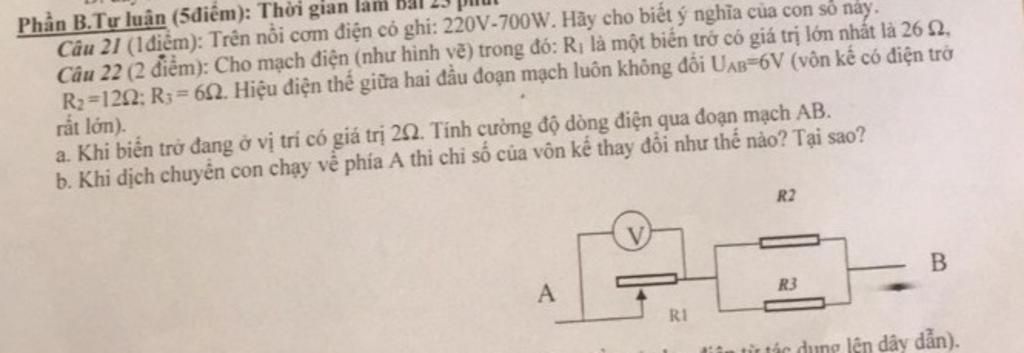

`a)`Đoạn mạch có dạng: `R_1 nt(R_2////R_3)`

Điện trở tương đương của đoạn mạch:

`R_(tđ)=R_1'+R_23=R_1'+(R_2 .R_3)/(R_2+R_3)=2+(12.6)/(12+6)=6(\Omega)`

Cường độ dòng điện chạy qua đoạn mạch:

`ADHT:I=U_(AB)/R_(tđ)=6/6=1(A)`

`b)` Số chỉ của vôn kế:

`U_V=U_1=I_1 .R_1=I.R_1=U/R_(tđ) .R_1=(U.R_1)/(R_1+(R_2 .R_3)/(R_2+R_3))=(6R_1)/(R_1+(12.6)/(12+6))= (6R_1)/(R_1+4)=6/((R_1+4)/R_1)=6/(1+4/(R_1))`

Khi dịch chuyển con chạy về `A=>R_1` tăng `=>4/R_1` giảm `=>1+4/R_1` giảm`=> 6/(1+4/(R_1)) ` ` ` tăng `=>U_V` tăng

Vậy `...`
