cho mạch điện gồm 3 điện trở R1 =20 ôm R2 = 12 ôm R3 = 18 ôm và một ampe kế mắc nối tiếp vào 2 điểm a b A vẽ sơ đồ mạch điện B tính điện trở
cho mạch điện gồm 3 điện trở R1 =20 ôm R2 = 12 ôm R3 = 18 ôm và một ampe kế mắc nối tiếp vào 2 điểm a b

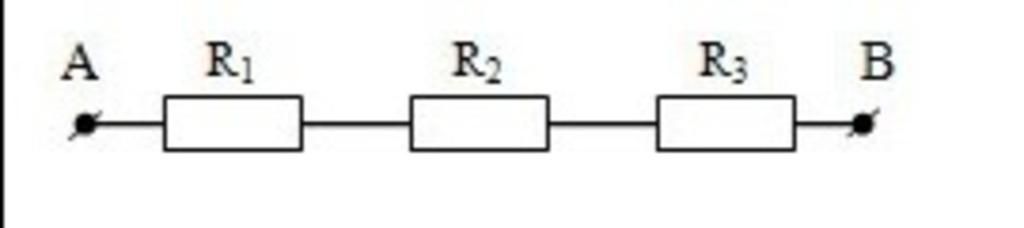

A vẽ sơ đồ mạch điện
B tính điện trở của đoạn mạch điện
C tính hiệu điện thế giữa hai đầu A,B biêt ampe kế chỉ 0,2A
Lời giải 1 :
Đáp án:
b) \(50\Omega \)
c) \(10V\)
Giải thích các bước giải:
a) Hình vẽ bạn bổ sung thêm Ampe kế vào nhé!
b) Điện trở tương đương là:
\(R = {R_1} + {R_2} + {R_3} = 20 + 12 + 18 = 50\Omega \)
c) HĐT giữa 2 đầu AB là:
\(U = I.R = 0,2.50 = 10V\)
