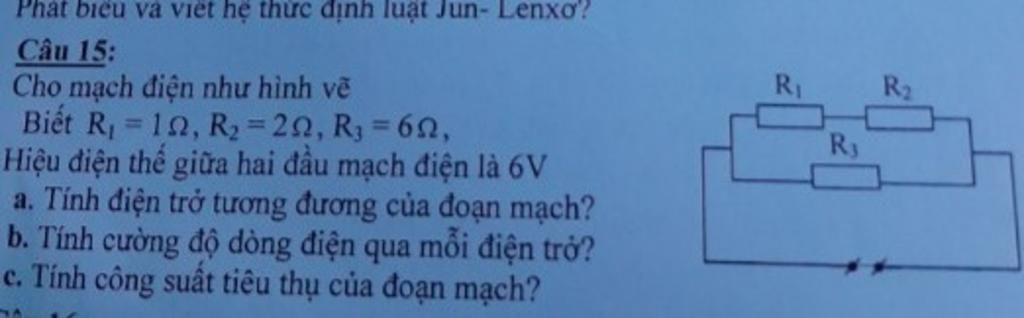

Tóm tắt:

`R_1=1 Omega`

`R_2=2 Omega`

`R_3=6 Omega`

`U=6 V`

-----------------

`a) R=? ; b) I_1=? ;I_2=? ; I_3=?`

`b) P=?`

Giải:

a) Điện trở tương đương của `R_1 ,R_2` là:

    `R_12=R_1+R_2=1+2=3 (Omega)`

   Điện trở tương đương của mạch:

     `R=(R_12 .R_3)/(R_12+R_3)=(3.6)/(3+6)=2 (Omega)`

b) Ta có: `U_12=U_3=U=6V`

Cường độ dòng điện qua các đèn là:

` I_3=(U_3)/(R_3)=6/6=1 (A)`

  `I_1=I_2=I_12=(U_12)/(R_12)=6/3=2 (A)`

c) Công suất tiêu thụ của mạch:

    `P=(U^2)/R=(6^2)/2=18 (W)`

Đáp án:

Giải thích bước giải:

a,Mạch ( R1 nt R2 ) // R3

Điện trở R12 là: R12= R1 + R2 = 1+2 = 3Ω

Điện trở tương đương của mạch : Rtđ=R123= $\frac{R12.R3}{R12+R3}$ = $\frac{3.6}{3+6}$ = 2Ω

b, vì R12 // R3 nên U12 = U3

Vì R1 nt R2 nên I1=I2=$\frac{U12}{R12}$ = $\frac{6}{3}$ =2A

I3= $\frac{U3}{R3}$ =$\frac{6}{6}$ =1A

c, Công suất tiêu thụ của đoạn mạch là: P=$\frac{U^{2} }{Rtđ}$ = $\frac{6^{2}}{2}$ = 18W
