Đáp án:

 Số chỉ của vôn kế giảm từ `8V` về `0` rồi tăng lên `16V`.

Giải thích các bước giải:

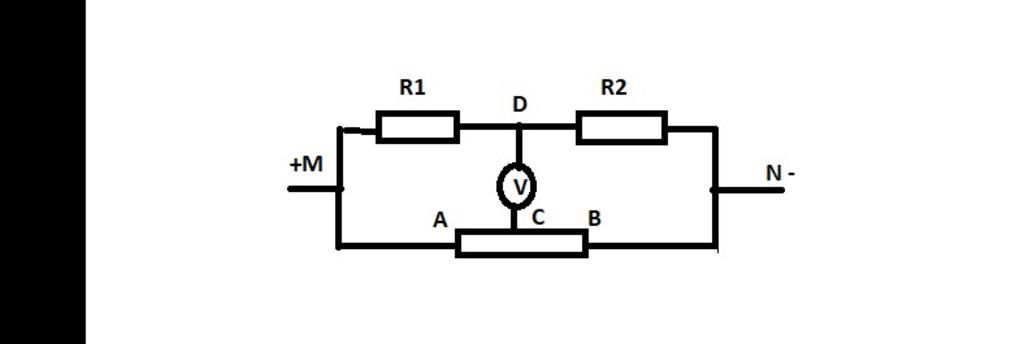

Sơ đồ mạch điện:

        $(R_1$ $nt$ $R_2) // ($`R_[AC]`$nt$ `R_[CB])`

Đặt `0 le R_[AC] le R_[AB] = 12 (Omega)`

Hiệu điện thế giữa hai đầu `R_1, R_[AC]` lần lượt là:

        `U_1 = U_[AB]/[R_1 + R_2] . R_1 = 24/[3 + 6] . 3 = 8 (V)`

        `U_2 = U_[AB]/R_[AB] . R_[AC] = 24/12 . R_[AC] = 2R_[AC] (V)`

Hiệu điện thế giữa hai điểm `D, C` là:

        `U_[DC] = U_1 - U_2 = 8 - 2R_[AC]`

Số chỉ của vôn kế là:

       `U_V = |U_[DC]| = |8 - 2R_[AC]| (V)`

Khi dịch chuyển con chạy `C` từ `A` sang `B` thì `R_[AC]` tăng từ `0` đến `12 Omega`.

`=> U_V` lúc đầu có giá trị:

       `U_[V0] = |8 - 2.0| = 8 (V)`

Sau đó giảm về `0` khi `8 - 2R_[AC] = 0 <=> R_[AC] = 4 (Omega)`

Sau đó tăng đến:

       `U_[V1] = |8 - 2.12| = 16 (V)`

Vậy số chỉ của vôn kế giảm từ `8V` về `0` rồi tăng lên `16V`.
