Đáp án:

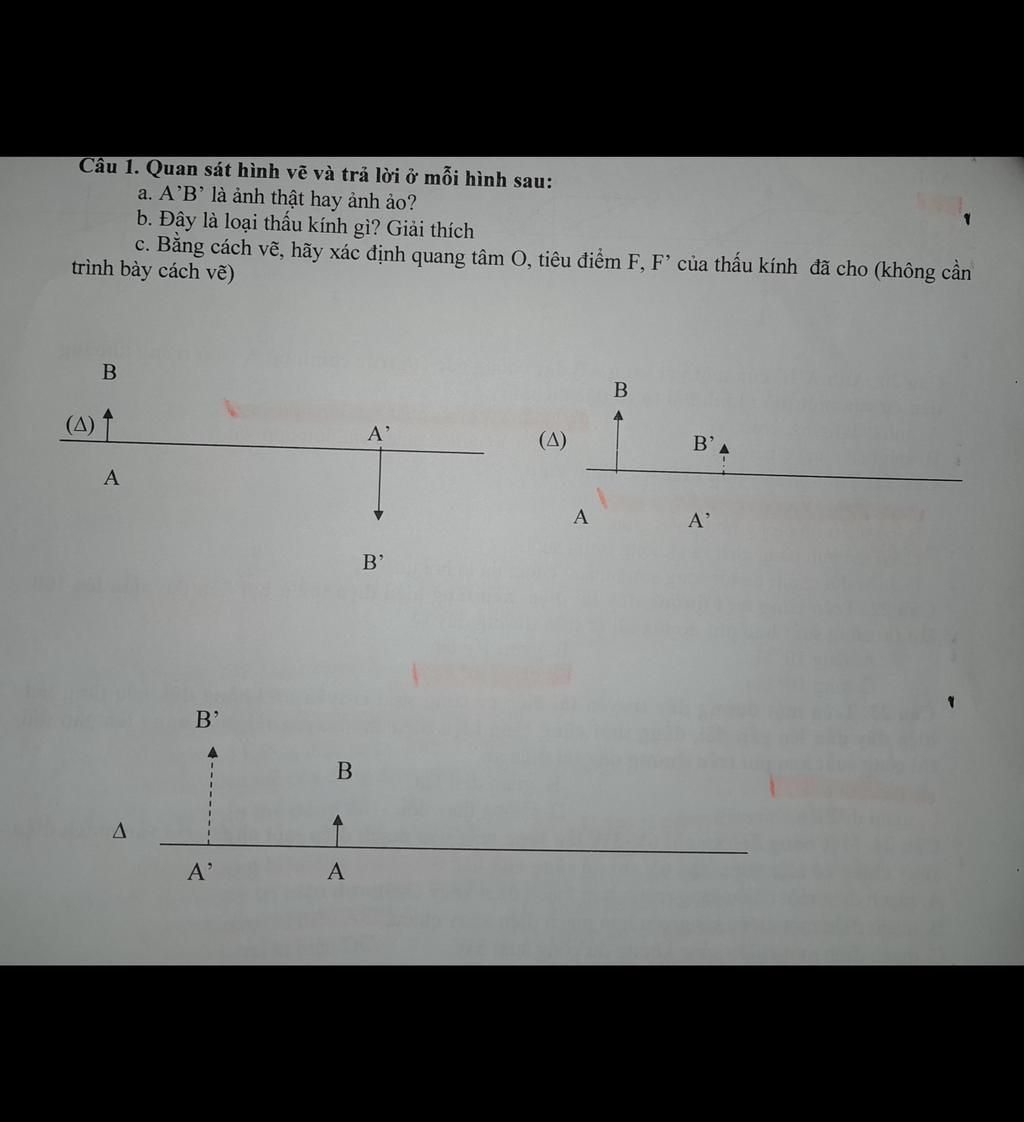

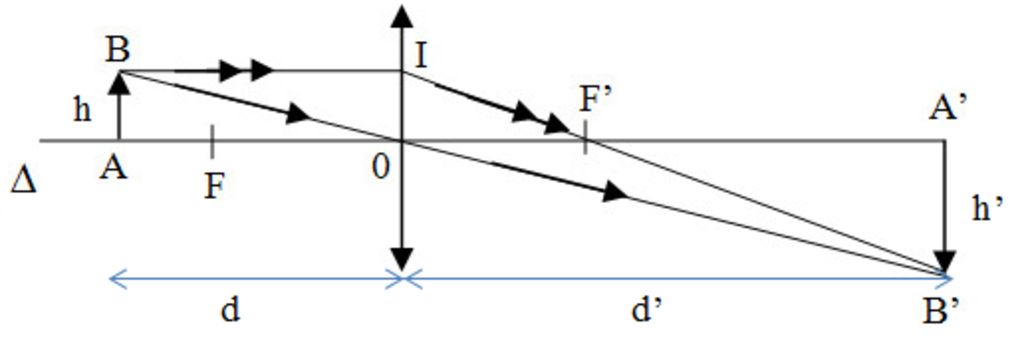

a) Hình 1:

Ảnh ngược chiều với vật nên đây là ảnh thật.

Do thấu kính cho ảnh thật nên đây là thấu kính hội tụ.

Cách vẽ:

- Nối B và B' cắt trục chính tại quang tâm O.

- Qua O dựng thấu kính hội tụ vuông góc trục chính.

- Vẽ tia tới BI // trục chính.

- Nối I với B' cắt trục chính tại F'.

- Lấy F đối xứng F' qua O.

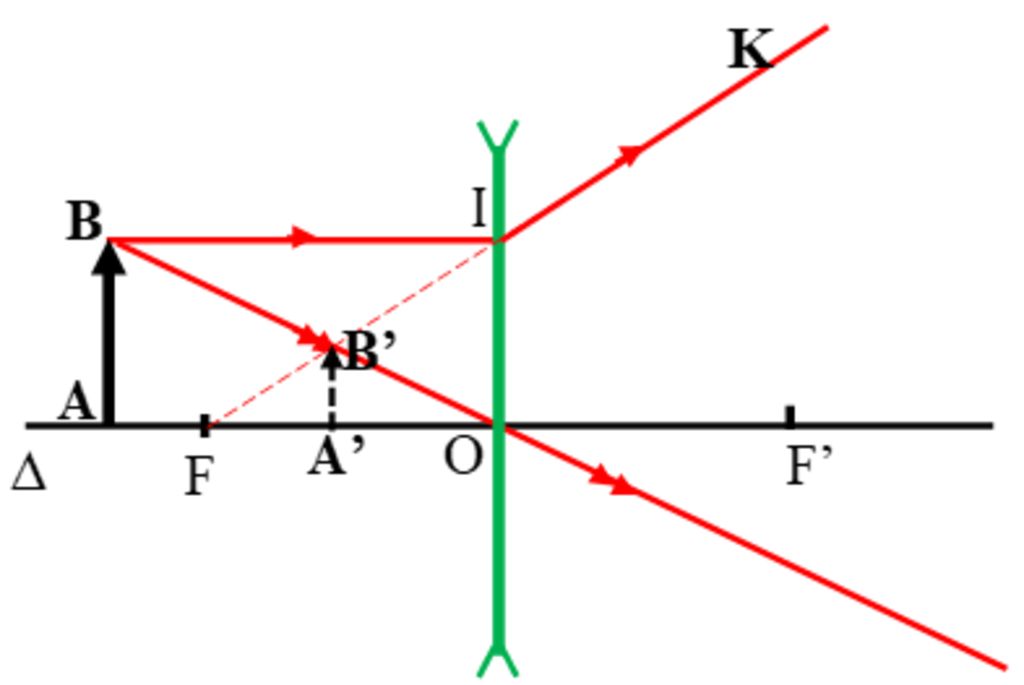

b) Hình 2:

Do ảnh cùng chiều vật nên ảnh là ảnh ảo.

Do thấu kính cho ảnh ảo nhỏ hơn vật nên thấu kính là thấu kính phân kỳ.

Cách vẽ:

- Nối B và B' cắt trục chính tại quang tâm O.

- Qua O dựng thấu kính phân kỳ vuông góc trục chính.

- Vẽ tia tới BI // trục chính.

- Nối I với B' cắt trục chính tại F.

- Lấy F' đối xứng F qua O.

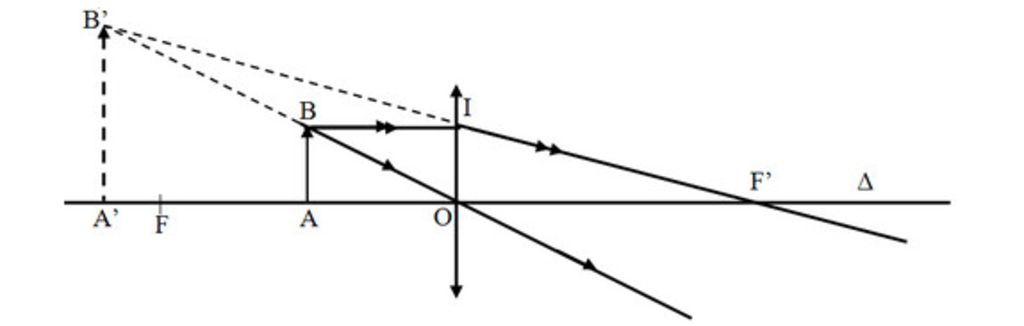

c) Hình 3:

Ảnh cùng chiều với vật nên đây là ảnh ảo.

Do thấu kính cho ảnh ảo lớn hơn vật nên đây là thấu kính hội tụ.

Cách vẽ:

- Nối B và B' cắt trục chính tại quang tâm O.

- Qua O dựng thấu kính hội tụ vuông góc trục chính.

- Vẽ tia tới BI // trục chính.

- Nối I với B' cắt trục chính tại F'.

- Lấy F đối xứng F' qua O.
